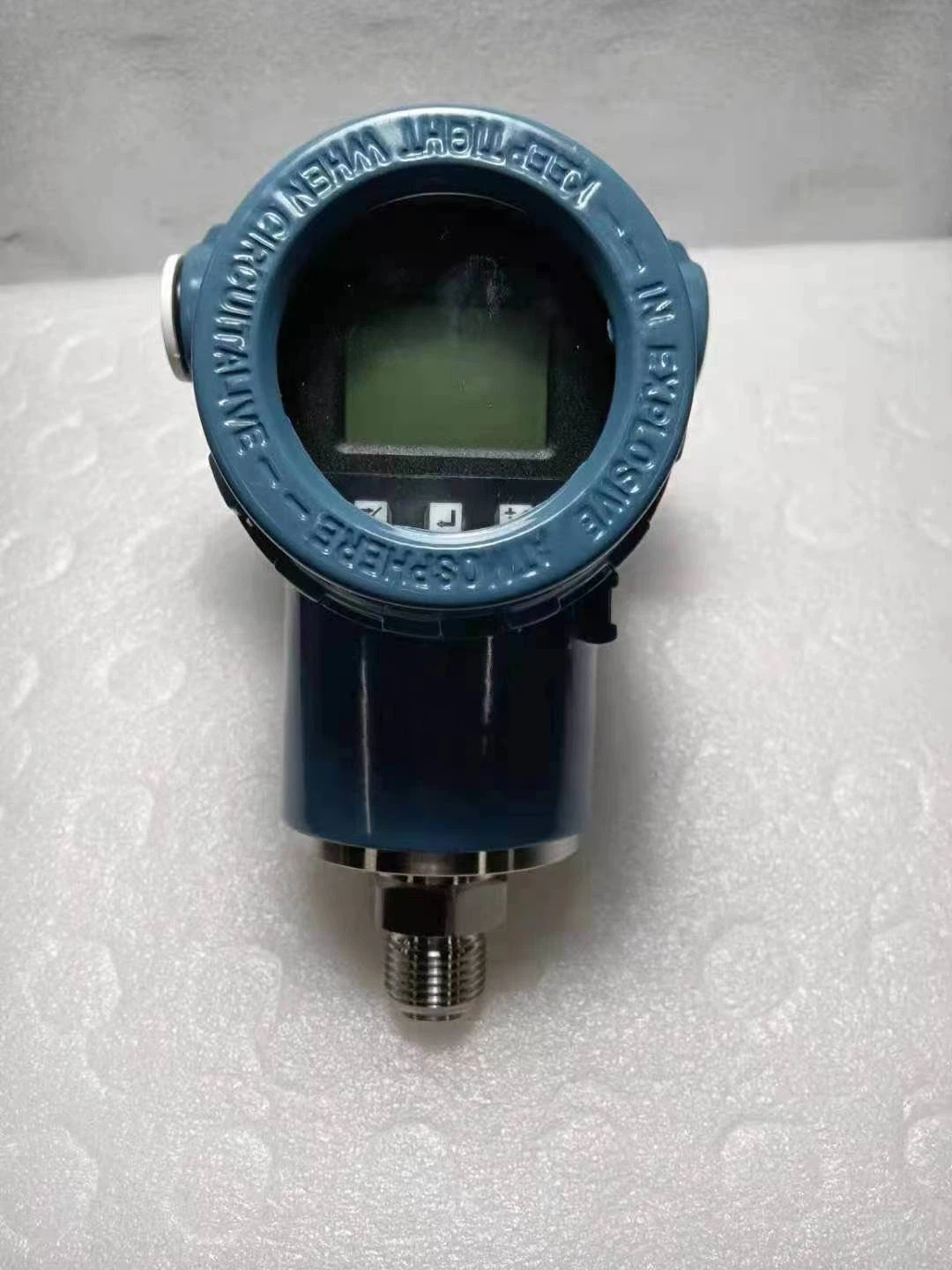

Hinir gáfuðuþrýsti sendandisamanstendur af tveimur hlutum: greindur skynjari og greindur rafræn borð. Greindur skynjari hluti felur í sér: rafrýmd skynjara, mælingar þindarskynjara, hitaskynjara og hitauppbótarrás; greindur rafeindaborðshlutinn inniheldur: örtölvustýringu. Hann er samsettur úr jaðarrásum til að ljúka umbreytingu á þrýstimerki í 4 ~ 20mA dc. Það er notað til að mæla þrýsting vökva, gass eða gufu og umbreyta síðan þrýstingsmerkinu í 4 ~ 20mA DC merkjaúttak. Snjall þrýstisendirinn framleiddur af Junyuan Automation getur átt samskipti við HART Communicator, stillt hann, stillt þrýstisviðið, fylgst með eða myndað eftirlitskerfi á staðnum með hýsingartölvunni, hann er mikið notaður í veikum ætandi vökva í iðnaðarleiðslum, gasi. , gufumælingar og stýrikerfi.
Greindur þrýstisendir hefur öfuga pólun og straumtakmarkandi vernd; leysir stillanleg hitastigsuppbót, breitt svið, tæringarvörn, hentugur fyrir margs konar miðla; sterk ofhleðsla og getu gegn truflunum, stöðugur árangur; einstök skjáhöfuðhönnun, getur Valfrjálst hliðrænn og stafrænn skjáhaus; Hægt er að stilla núllpunkt og fullan mælikvarða í gegnum handsamskiptabúnaðinn, með fjölbreyttu sviðsflutningi.
Núll- og spanstillingar
Hægt er að stilla núllpunkt og spanstillingu sendisins á staðnum með hnöppum sendisins sjálfs; það er líka hægt að stilla það fjarstýrt í gegnum lófatölvuna. Sértæka aðferðin er: eftir að núllpunktsþrýstingurinn hefur verið bætt við og stöðugur, ýttu á og haltu Z og S tökkunum á sama tíma (Z er núllpunktastilling, S er sviðsstilling) og slepptu því í 5 sekúndur, ýttu á Z takka í 2 sekúndur til að stilla núllpunktinn, bæta við fullum þrýstingi og koma á stöðugleika, ýttu á S takkann í 2 sekúndur til að stilla allt svið. Athugið: Stillingarsvið núllpunktskvörðunar er ±8 prósent af þrýstingssviðinu og svið kvörðunar er 30 prósent til 100 prósent af þrýstisviðinu, sem er stöðugt stillanlegt. Eftir aðlögun skaltu loka þéttingarlokinu og herða.
Eiginleikar:
1. Það hefur getu til sjálfvirkrar bóta, sem getur sjálfkrafa bætt upp ólínuleika, hitastig, tímarek, osfrv. Það er hægt að greina það sjálf. Eftir að kveikt er á honum er hægt að sjálfsprófa skynjarann til að athuga hvort hver hluti skynjarans sé eðlilegur og dæma hann. Gagnavinnsla er þægileg og nákvæm og hægt er að vinna gögn sjálfkrafa samkvæmt innri verklagsreglum, svo sem tölfræðilegri úrvinnslu, fjarlægingu óeðlilegra gilda o.fl.
2. Með tvíhliða samskiptaaðgerð. Örgjörvinn getur ekki aðeins tekið á móti og unnið úr skynjaragögnum heldur einnig endurgjöf upplýsinga til skynjarans til að stjórna og stjórna mælingarferlinu. Það getur geymt og lagt á minnið upplýsingar og getur geymt einkennandi gögn, stillingarupplýsingar og bótaeiginleika skynjarans.
3. Með stafrænu viðmótsúttaksaðgerð er hægt að tengja stafræna úttaksmerkið auðveldlega við tölvu eða vettvangsrútu.
Analog eiginleikar:
1. Mikil nákvæmni
2. Sviðið og núllpunkturinn eru stöðugt stillanleg að utan
3. Góður stöðugleiki
4. Jákvæður fólksflutningur getur náð 500 prósentum, neikvæður fólksflutningur getur náð 600 prósentum
5. Tveggja víra kerfi
6. Stillanleg dempun, yfirspennuviðnám
7. Solid-state skynjari hönnun
8. Engir vélrænir hreyfanlegir hlutar, minna viðhald
9. Létt (2,5 kg)
10. Öll röðin hefur sameinaða uppbyggingu og sterka skiptanleika
11. Smágerð (166 mm heildarhæð)
12. Efnið á þindinu sem er í snertingu við miðilinn er valfrjálst
13. Einhliða yfirþrýstingsþol
14. Lágþrýstingssteypt álskel
Snjall eiginleikar:
1. Ofurmælingarárangur fyrir þrýsting, mismunaþrýsting, vökvastig, flæðismælingu
2. Stafræn nákvæmni: plús (-) 0,05 prósent
3. Hermun nákvæmni: plús (-)0.75 prósent plús (-)0,1 prósent FS
4. Fullur árangur: plús (-) 0.25F.S
5. Stöðugleiki: 0.25 prósent í 60 mánuði
6. Afgreiðsluhlutfall: 100:1
7. Mælihlutfall: 0.2S
8. Smágerð (2,4 kg) allt ryðfrítt stál flans, auðvelt að setja upp
9. Ferlistengingin er samhæf við aðrar vörur fyrir bestu mælingu
10. Eini skynjari heimsins með H álfelgur (einkaleyfistækni), sem nær framúrskarandi kulda- og hitastöðugleika
11. Snjallsendir með 16-bita tölvu
12. Staðlað 4-20mA, með stafrænu merki byggt á HART samskiptareglum, fjarstýring
13. Styður uppfærslur á vettvangsrútu og tækni sem byggir á vettvangsstýringu.
Átta einkenni:
1. Greindur samþætt hönnun: samþættir öflun þrýstimerkja, vinnslu, skjá og úttak.
2. Micro-power tvískiptur aflgjafa hönnun, hár áreiðanleiki.
3. Hefur einstaka kraftmikla sjálfvirka mælingarhitabótaaðgerð.
4. Með hugbúnaðarleiðréttingu núll reka virka.
5. Efri og neðri mörk viðvörunarminni flassvísun virka.
6. Þrýstingurinn í fullri stærð hugbúnaðarstillingar flutningsaðgerð.
7. Lágt afl sjálfsgreiningaraðgerð.
8. Með slökkvibúnaði.
