Hverflaflæðismælir og rafsegulflæðismælir eru báðir fljótandi flæðimælir sem eru oft notaðir í sjálfvirknistýringu iðnaðar. Svo hver er munurinn á þessu tvennu? Eftirfarandi Junyuan flæðimælir mun kynna þig:
1. Munurinn á vinnureglunni:

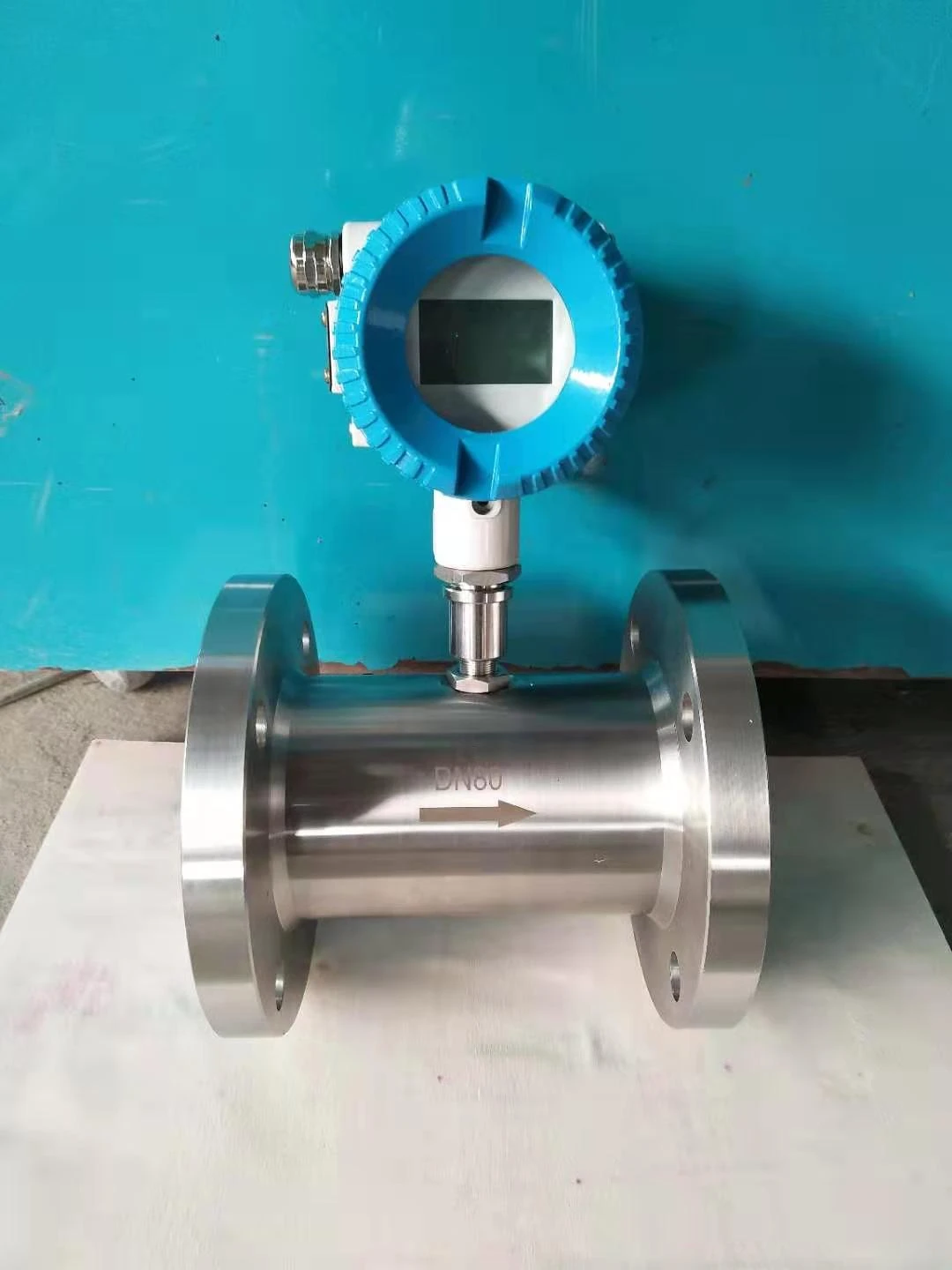

Skýringarmynd af túrbínurennslismæli
Meginreglan umtúrbínurennslismælirsést á myndinni hér að ofan. Hverflum er komið fyrir í miðju flanspípunnar og báðir endar eru studdir af legum. Þegar vökvinn fer í gegnum pípuna lendir hann á túrbínublöðunum og veldur því að túrbínan snýst. Snúningshornshraði hverflans er í réttu hlutfalli við vökvaflæðishraðann og vökvaflæðið knýr hverflinn til að snúast, skera segulsviðslínurnar sem myndast af varanlegu segulstálinu í hlífinni, sem leiðir til breytinga á segulflæðinu. Skynspólan sendir greint segulstreymis reglubundið breytingamerki til formagnarans til mögnunar, myndar púlsmerki í réttu hlutfalli við flæðishraðann og fær flæðisgildið í gegnum hringrásaraðgerð.
Skýringarmynd rafsegulflæðismælis
Starfsreglan umrafsegulstreymismælirer hannað út frá lögmáli Faradays um rafsegulvirkjun. Par af skynjarskautum er komið fyrir á rörveggnum þar sem ás mælirörsins og segulsviðslínur segulsviðsins eru hornréttar á hvor aðra. Þegar leiðandi vökvinn hreyfist meðfram mælislöngunni í segulsviðinu til skiptis og segulsviðslínurnar hreyfast í lóðrétta átt, sker leiðandi vökvinn segulsviðslínurnar til að mynda framkallaðan möguleika, sem ákvarðast af tveimur greiningarrafskautum á mælirörinu. greina.
2. Mismunandi gildissvið
Frá því aðtúrbínurennslismælirer útbúin túrbínu í miðju leiðslunnar, hentar hún ekki til að mæla vökva með óhreinindum eða ætandi. Annars mun túrbínurennslismælirinn ekki virka rétt vegna aðsogs/flækju óhreininda eða tæringar, sem hefur áhrif á endingartímann.
Markmiðið meðrafsegulstreymismælirtil að mæla verður miðillinn að vera leiðandi, því rafsegulflæðismælirinn getur verið fóðraður (gúmmí, PTFE, osfrv.) og er einnig hentugur til að mæla ætandi vökva.
Til að draga saman þá hafa flæðimælarnir tveir sína kosti og galla, svo hvernig ættu neytendur að velja? Ef þú gerir ekki miklar kröfur til mikillar nákvæmni og vilt viðráðanlegt verð geturðu íhugað túrbínurennslismæli. Rétt er að taka fram að viðeigandi pípuþvermál túrbínurennslismælis er almennt undir DN200, og það getur verið sérsniðið af framleiðanda ef það er meira en DN200. Kröfur um mikla afköst, þú getur valið rafsegulflæðismæli.
